Systémy a zařízení pro radiografickou kontrolu (RT)

Obsah stránky

ATG vyrábí a dodává širokou škálu standardizovaného vybavení pro radiografickou kontrolu (RT). Tyto systémy jsou vhodné i pro aplikaci v oblasti digitální radiografie. Využití těchto zařízení je vhodné především pro montážní práce a malosériovou kontrolu. Často jsou tato zařízení využívána v energetickém či chemickém průmyslu. Tyto systémy jsou vhodné i pro využití v oblasti digitální radiografie.

MPI a FPI řešení pro průmyslové testování

ATG vyvíjí pokročilá zařízení a systémy pro MPI a FPI, určené pro vysoce přesnou kontrolu ve výrobě, údržbě a v celé řadě průmyslových odvětví.

ET pro letectví

Objevte automatizované testování leteckých kol a další ET řešení navržená pro spolehlivou kontrolu při údržbě letecké techniky.

ASNT 9712

Rozvíjejte svou odbornou kvalifikaci prostřednictvím mezinárodně uznávané certifikace ASNT 9712 prostřednictvím ATG CERT.

Mezilaboratorní porovnávací zkoušky podle ISO 17043

Ověřte způsobilost své NDT laboratoře prostřednictvím akreditovaného poskytovatele mezilaboratorních porovnávacích zkoušek. K dispozici je také ověření způsobilosti NDT personálu.

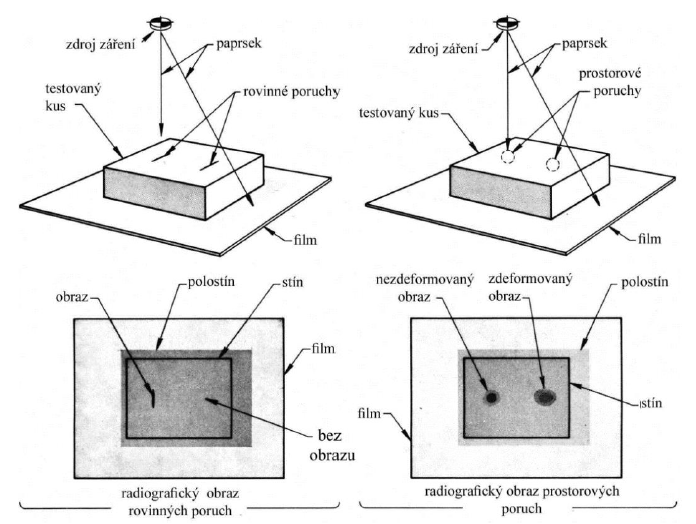

Jak funguje radiografie v NDT?

Radiografické zkoušení v NDT funguje tak, že se rentgenové nebo gama záření směruje skrz kontrolovaný díl na detektor, kde vzniká obraz zobrazující vnitřní strukturu a nespojitosti na základě rozdílů v hustotě a tloušťce materiálu. Oblasti, jako jsou trhliny, pórovitost nebo vměstky, pohlcují záření odlišně, což způsobuje jejich zviditelnění na výsledném snímku.

V závislosti na požadavcích kontroly lze radiografickou kontrolu provádět několika technikami, včetně filmové radiografie, počítačové radiografie (CR), digitální radiografie (DR) a počítačové tomografie (CT), přičemž každá z těchto metod nabízí odlišnou úroveň kvality obrazu, rychlosti zpracování a rozsahu získaných dat.

Radiografická kontrola v nedestruktivním testování

Radiografická kontrola (RT) je metoda nedestruktivního testování (NDT), která se používá ke zkoumání vnitřního stavu součástí pomocí průchodu rentgenového nebo gama záření materiálem. Výsledný obraz odhaluje vnitřní vady, jako jsou trhliny, pórovitost nebo vměstky, které nelze zjistit z povrchu. RT je ceněno pro svou schopnost jasně zobrazit podpovrchové vady, vyžaduje však přísná bezpečnostní opatření vzhledem k použití ionizujícího záření.

RT systémy a zařízení dodávané společností ATG

Společnost ATG spolupracuje s dodavateli radiografických (RT) řešení v oblasti nedestruktivního testování (NDT) a podílí se na dodávkách komplexních RT systémů a zařízení pro průmyslové aplikace. Nabízená řešení zahrnují moderní technologie radiografické kontroly přizpůsobené specifickým požadavkům zákazníků, s důrazem na kvalitu obrazu, provozní efektivitu a splnění platných bezpečnostních a legislativních norem.

ATG zajišťuje technickou integraci systémů do výrobních a kontrolních procesů, včetně podpory při implementaci, optimalizace pracovních postupů a následného servisu.

NDT školení a certifikace v leteckém průmyslu

Celé odvětví leteckého průmyslu je založeno na samotném principu, že zaměstnavatel/výrobce má konečnou odpovědnost za všechny své produkty a služby poskytované svým zákazníkům. To zahrnuje i odpovědnost za všechny jeho/její činnosti a operace. To znamená, že je odpovědný i za své zaměstnance.Speciální procesy (tj. procesy vyžadující ověření správného provedení) mají podstatnou roli v rozvoji každého podnikatelského subjektu, neboť jsou významným zdrojem přidané hodnoty. NDT, vlastní speciální proces, je nesmírně důležitý, protože funguje jako ověřovací nástroj pro mnoho dalších speciálních procesů a také často funguje jako mechanismus zajištění kvality před konečným uvolněním produktů k zákazníkovi.

Přečíst celý článek »

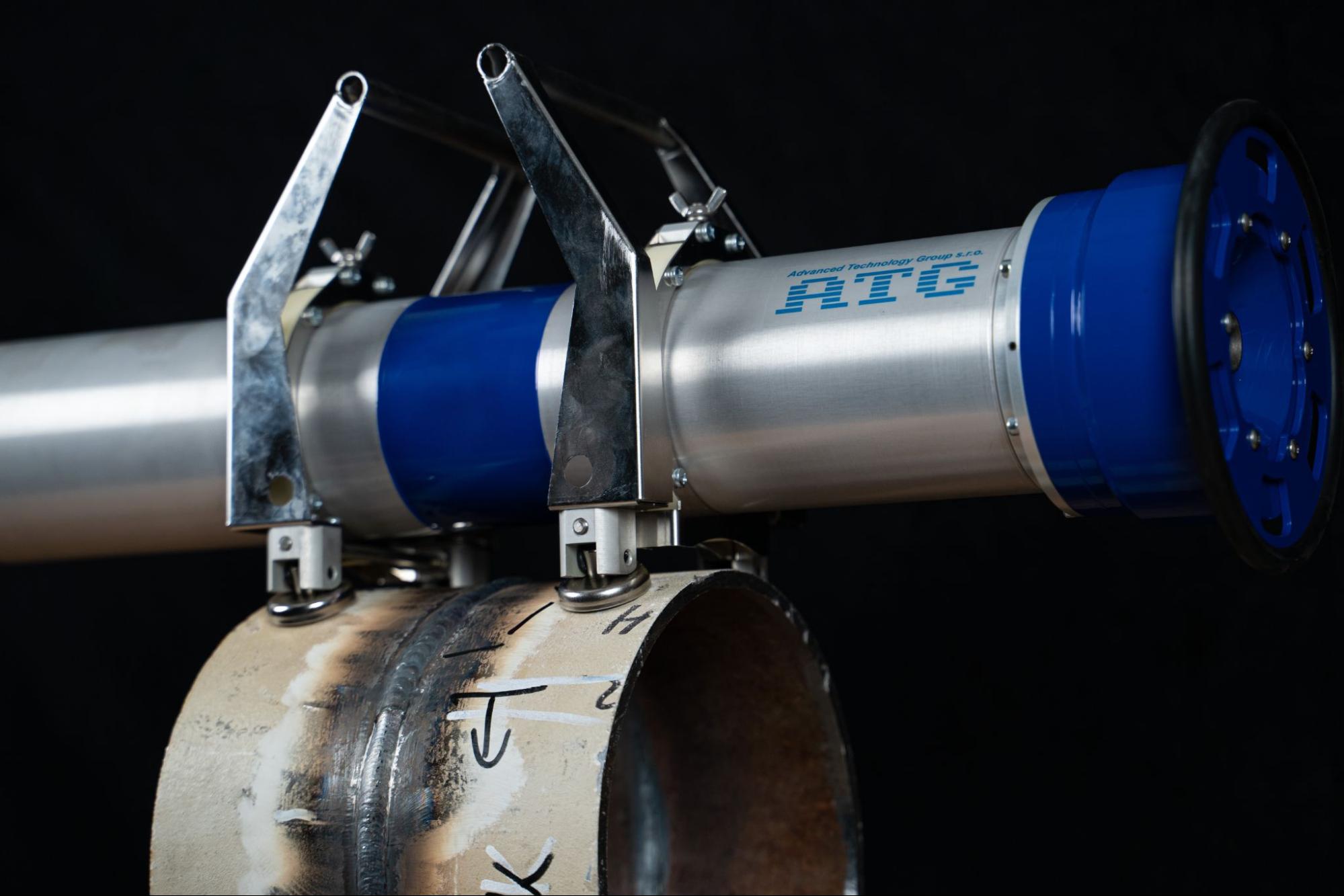

RT zařízení: Lampy ATG FOKUS

Přenosné RTG lampy FOKUS XD (přímá 160 a 200 kV) a FOKUS XP (panoramatická 200 kV) se vyznačují malými rozměry a nízkou hmotností (od 5,4 kg – typ XD160). Řadí se k nejmenším RTG zdrojům s konstantním výkonem ve své třídě. Konstrukce lamp umožňuje práci jak s napojením na síť 230V, baterii 24 V nebo měnič 12/24 V. RTG sestava je dodávaná včetně chlazení – ventilátoru, který se šroubuje přímo na tělo lampy.

Klíčové vlastnosti

Možnost dálkového a kabelového ovládání.
Široký rozsah příslušenství: stativy, magnetické upínací držáky, externí baterie, měniče napětí či přepravní kufry na míru.
Možnost dokoupení externí akubaterie v přenosném nárazuodolném kufříku vč. dobíjení s mikroprocesorem
Výdrž baterie s využitím plného výkonu u RTG FOKUS XD 160 kV je cca 30 – 50 minut

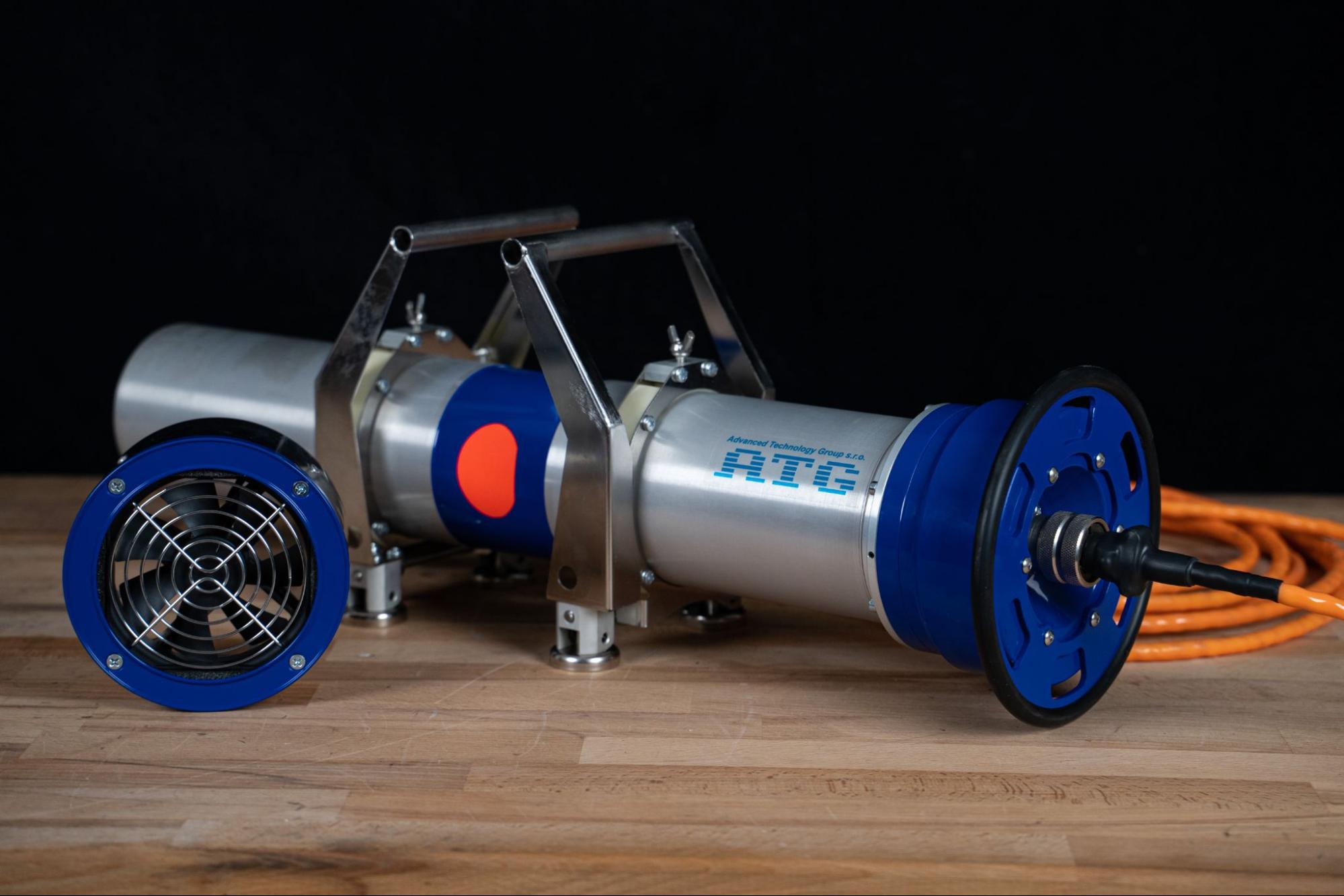

FOKUS XD 200

FOKUS XD160

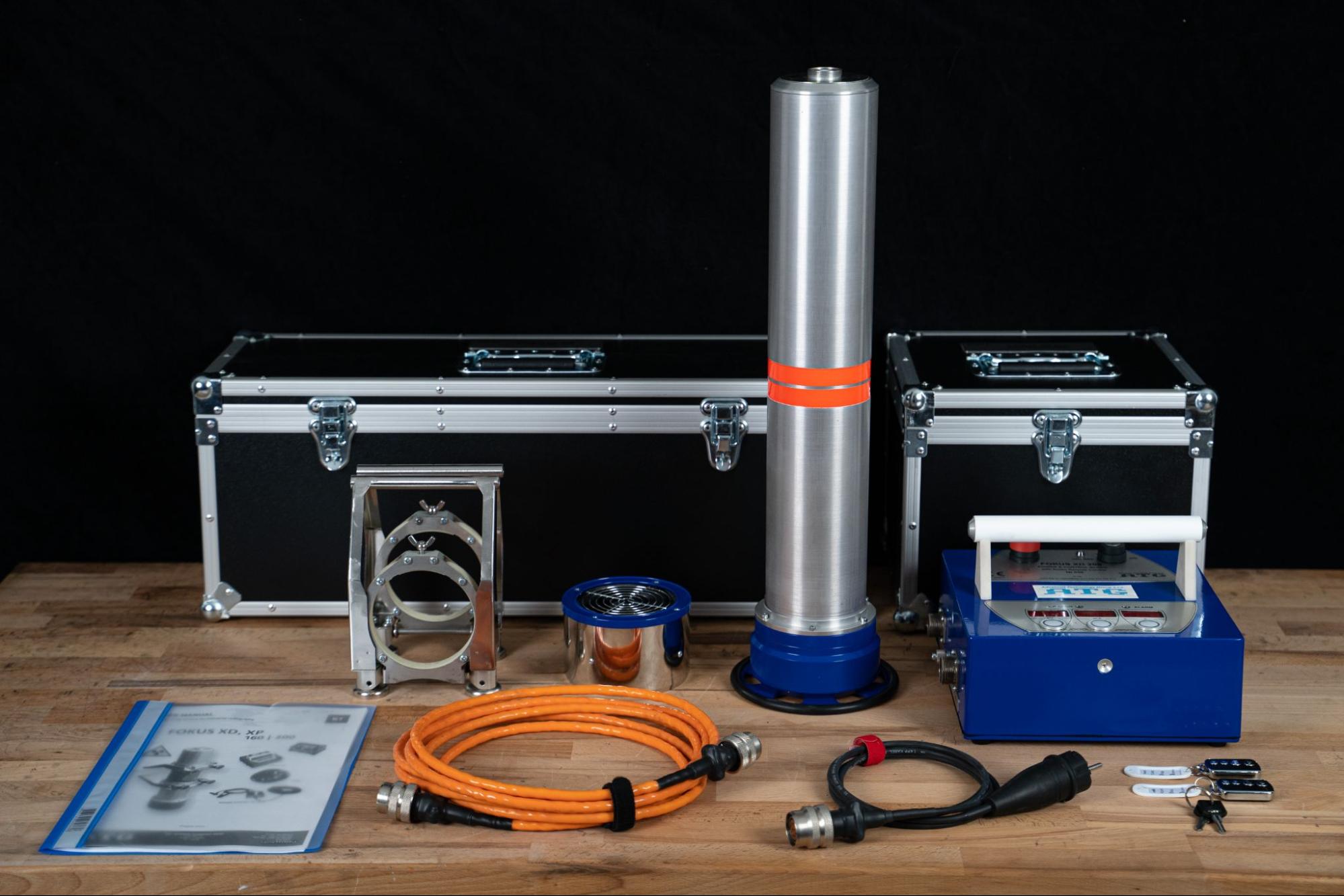

FOKUS XP 200 - Accessories

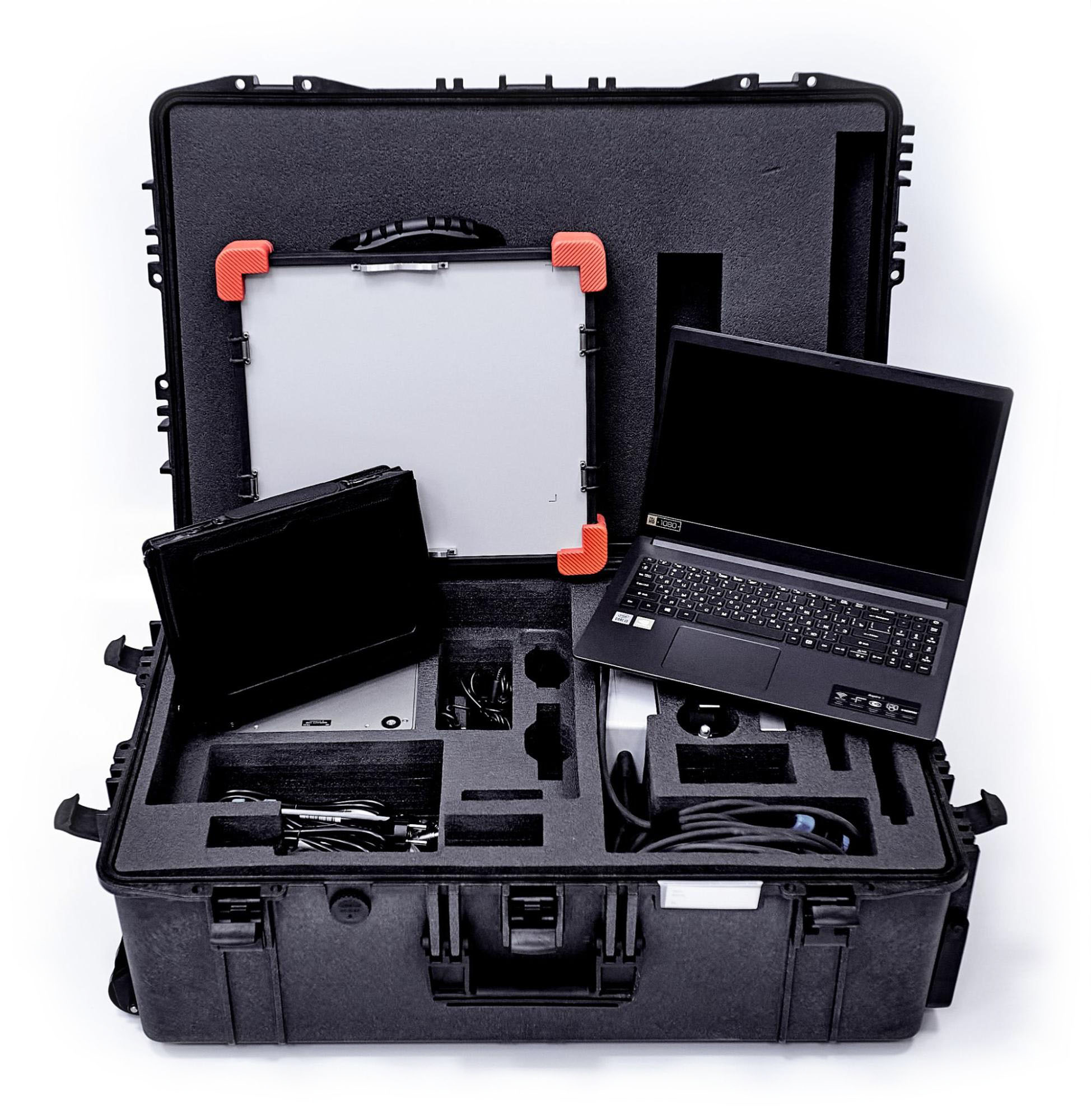

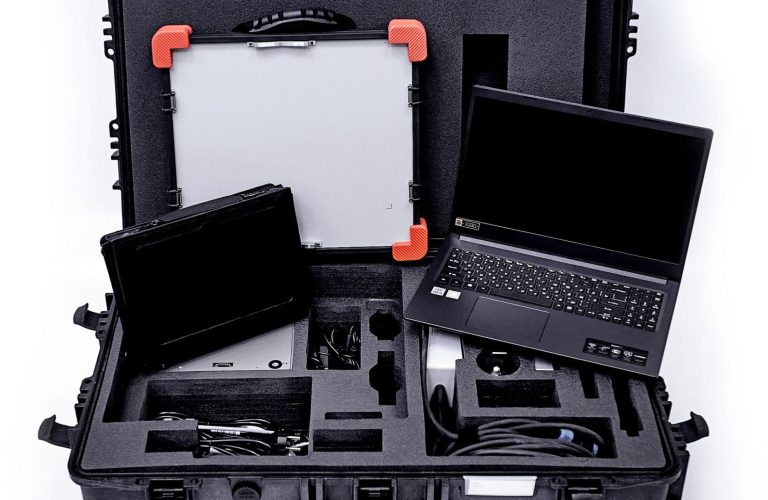

RT zařízení: Detektory ATG SCANRAY

Detektory SCANRAY společnosti ATG, s.r.o. jsou vyráběny ve spolupráci se světovým výrobcem a určeny jsou přímo pro NDT prostředí, se zatížením až do 450 kV (dle typu). Velkou výhodou těchto plochých detektorů je velmi rychlé pořízení snímků. V porovnání s filmovou technologií jsou časy až třetinové.

Klíčové vlastnosti

Software ScanRay umožňuje se snímky dále pracovat.
Ovládání je v češtině, angličtině a ruštině.
Přenos dat z detektoru do tabletu, příp. notebooku je zajišťován bezdrátově přes WiFi nebo kabelem (obojí je součástí dodávky).
Součástí je detektor s odnímatelnou rukojetí a dvěma bateriemi vč. nabíjecího doku.
Wi-Fi router s kabely a nabíječkou, odolným tabletem nebo notebookem
Předinstalovaný software ScanRay v češtině

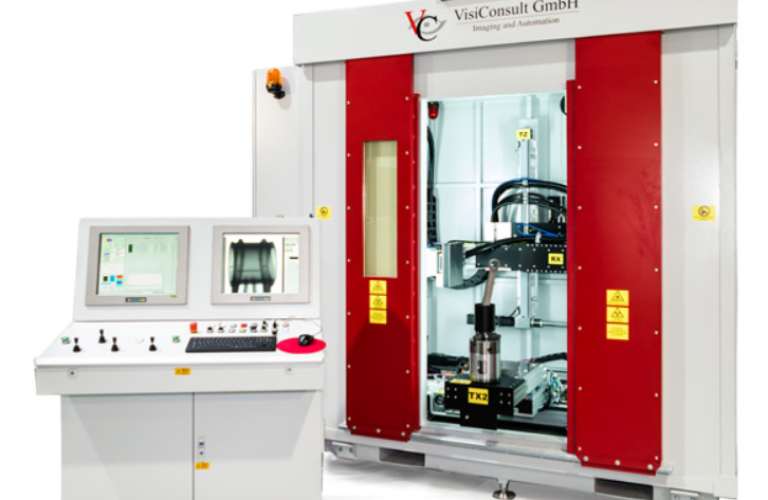

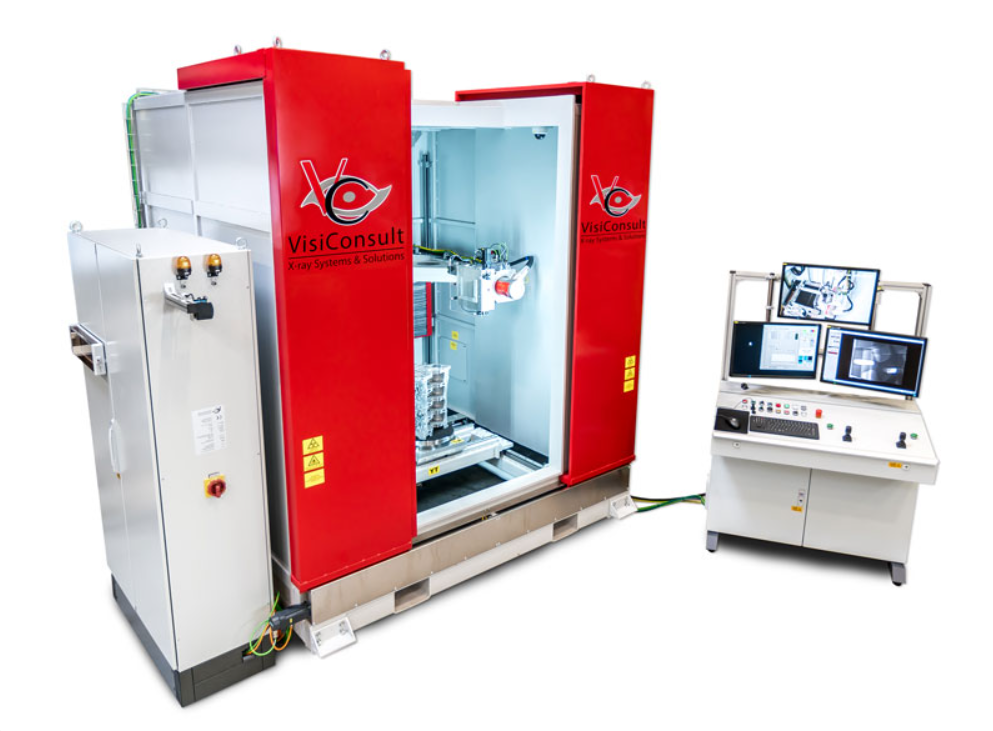

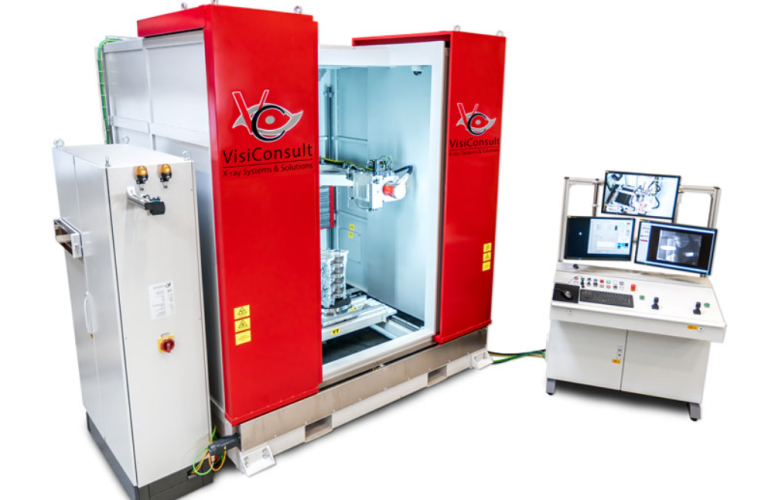

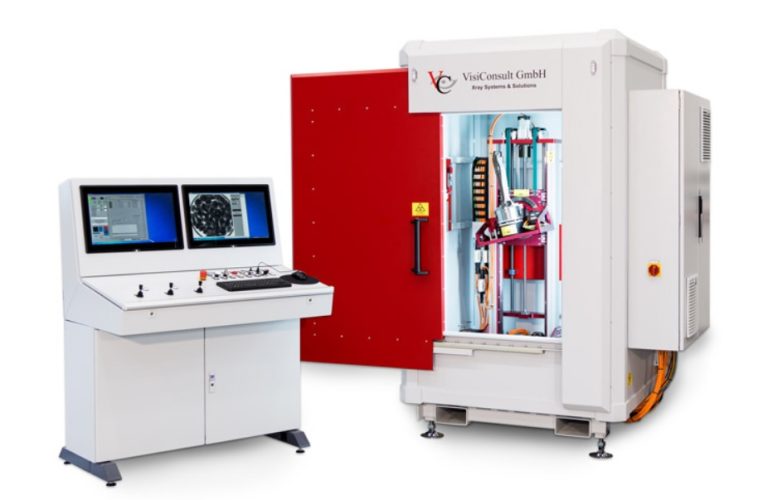

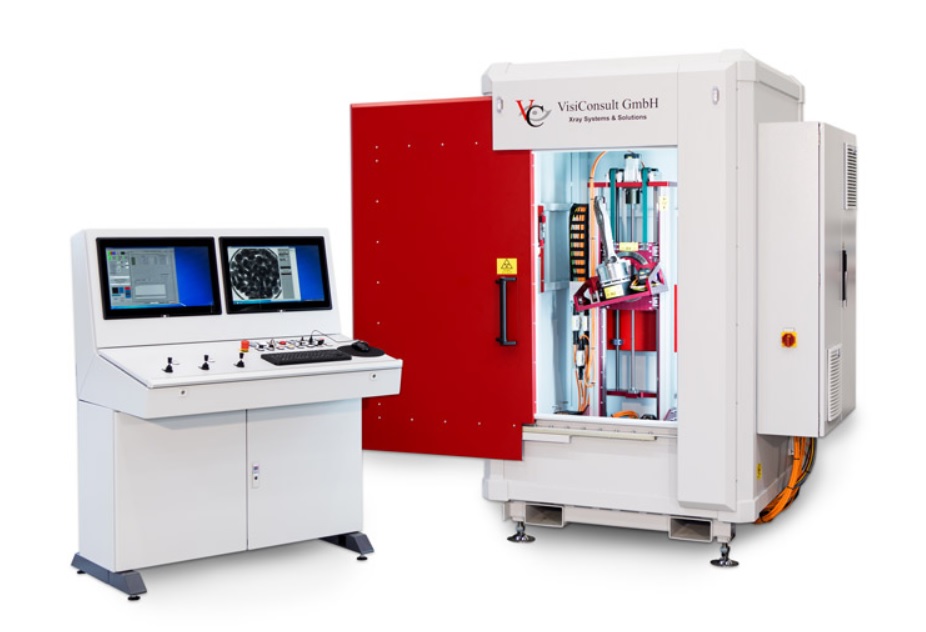

RT systémy: Rentgenové kabiny VISICONSULT

ATG je autorizovaným obchodním a servisním zastoupením firmy Visiconsult, německého výrobce precizních RTG kabin. Dodání těchto kabin je zajišťováno na klíč. Kabina je celoodstíněná olovem a dodávána včetně vhodné RTG lampy, detektoru a manipulátoru. Každá kabina Visiconsult je předpřipravená k případnému pozdějšímu dovybavení CT technologií (3D zobrazení – tomografie).

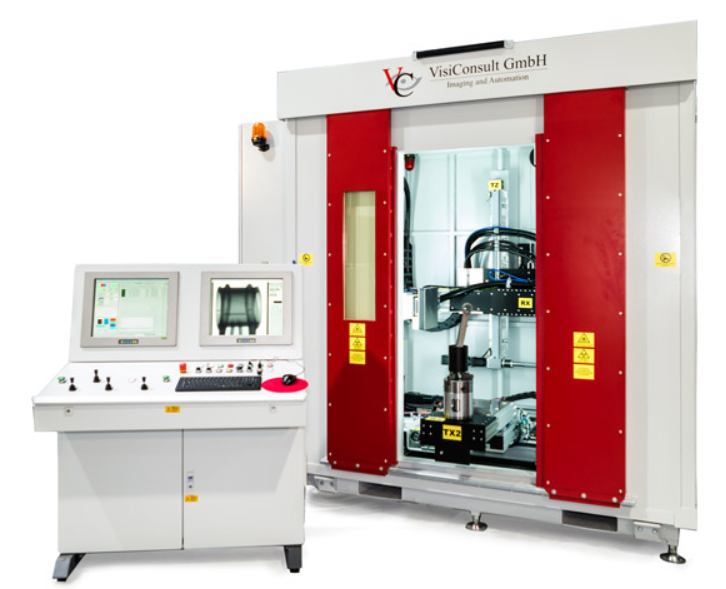

V nabídce je několik typů kabin, od menších XRH 111 až po větší XRH 222 XL. ATG nabízí též otevřený systém XRH Gantry pro kontrolu těžkých, velkých nebo zvláštně tvarovaných dílů. Vybrané systémy jsou využívány v procesech akreditovaných NADCAP. Instalace v České republice čítají aplikace v leteckém a jaderném sektoru.

Průmyslová radiografie s Balteau NDT

Společnost Balteau představuje jednoho z nejznámějších výrobců přenosných a stacionárních RTG lamp a generátorů na trhu. Nabízí kompletní řadu směrových a panoramatických kompaktních generátorů. Přenosné sériové generátory jsou monoblokové a musí být připojeny k řídicí jednotce, která dodává požadovaný výkon.

ATG nabízí tato řešení společnosti Balteau:

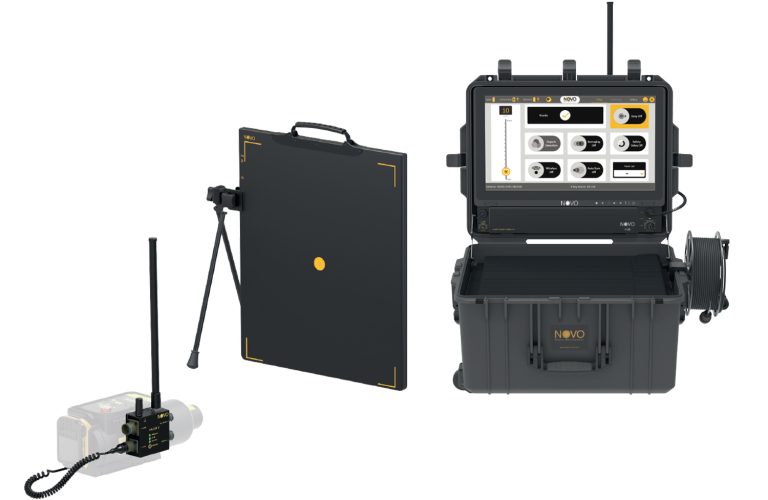

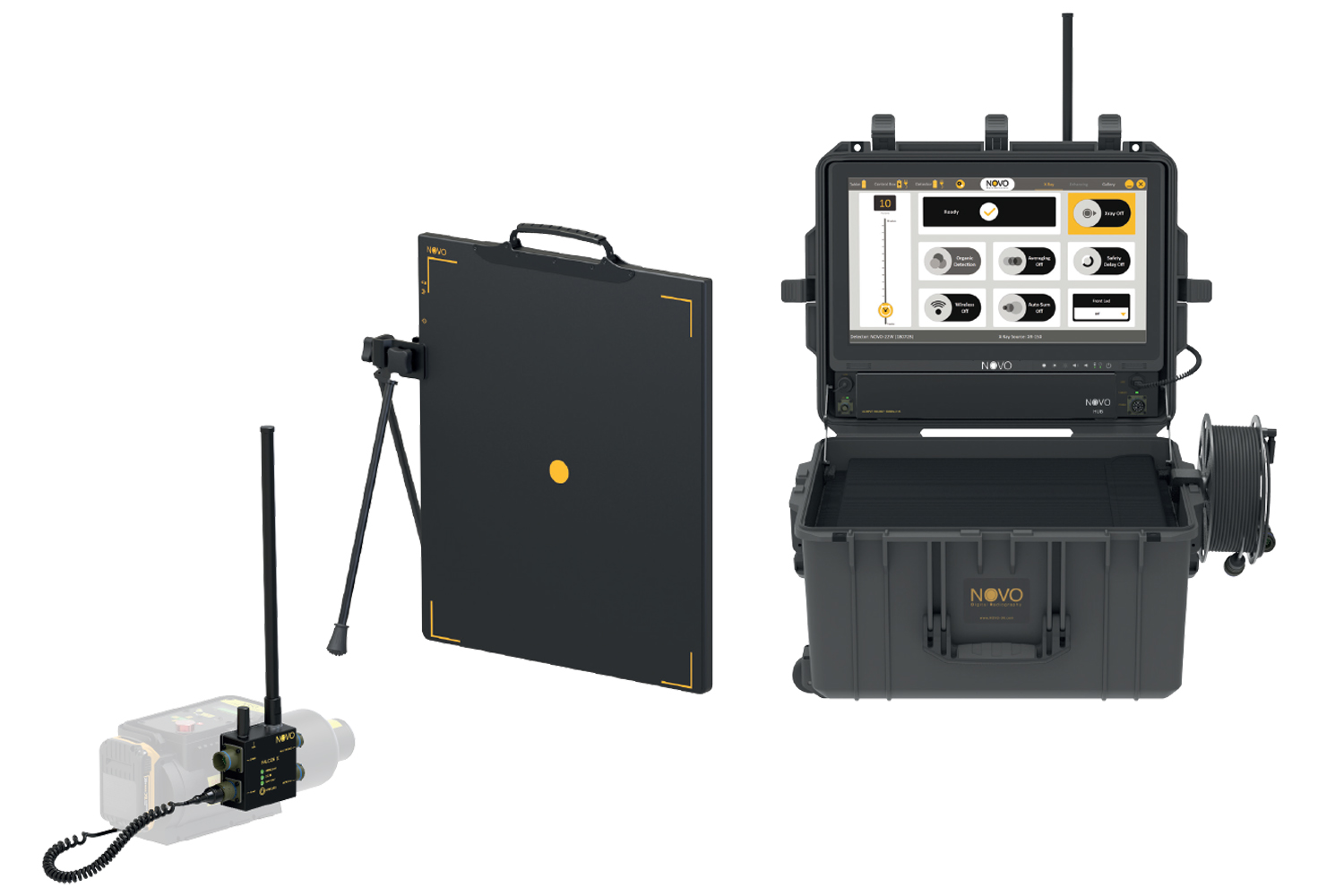

NOVO DR systémy pro NDT

NOVO DR nabízí detektory s nejvyšší kvalitou obrazu v odvětví přenosné digitální radiografie. Robustnost a spolehlivost systémů v kombinaci s úžasnými rentgenovými snímky z nich dělá ty nejlepší na trhu. Jedná se o intuitivní a snadno použitelné produkty.

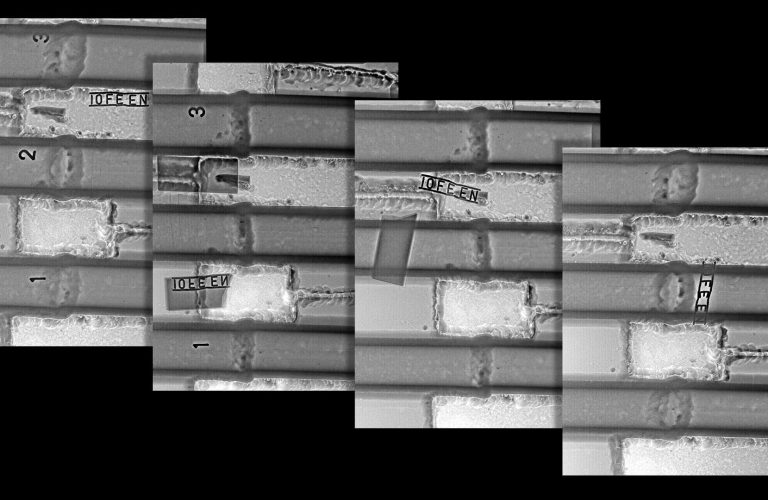

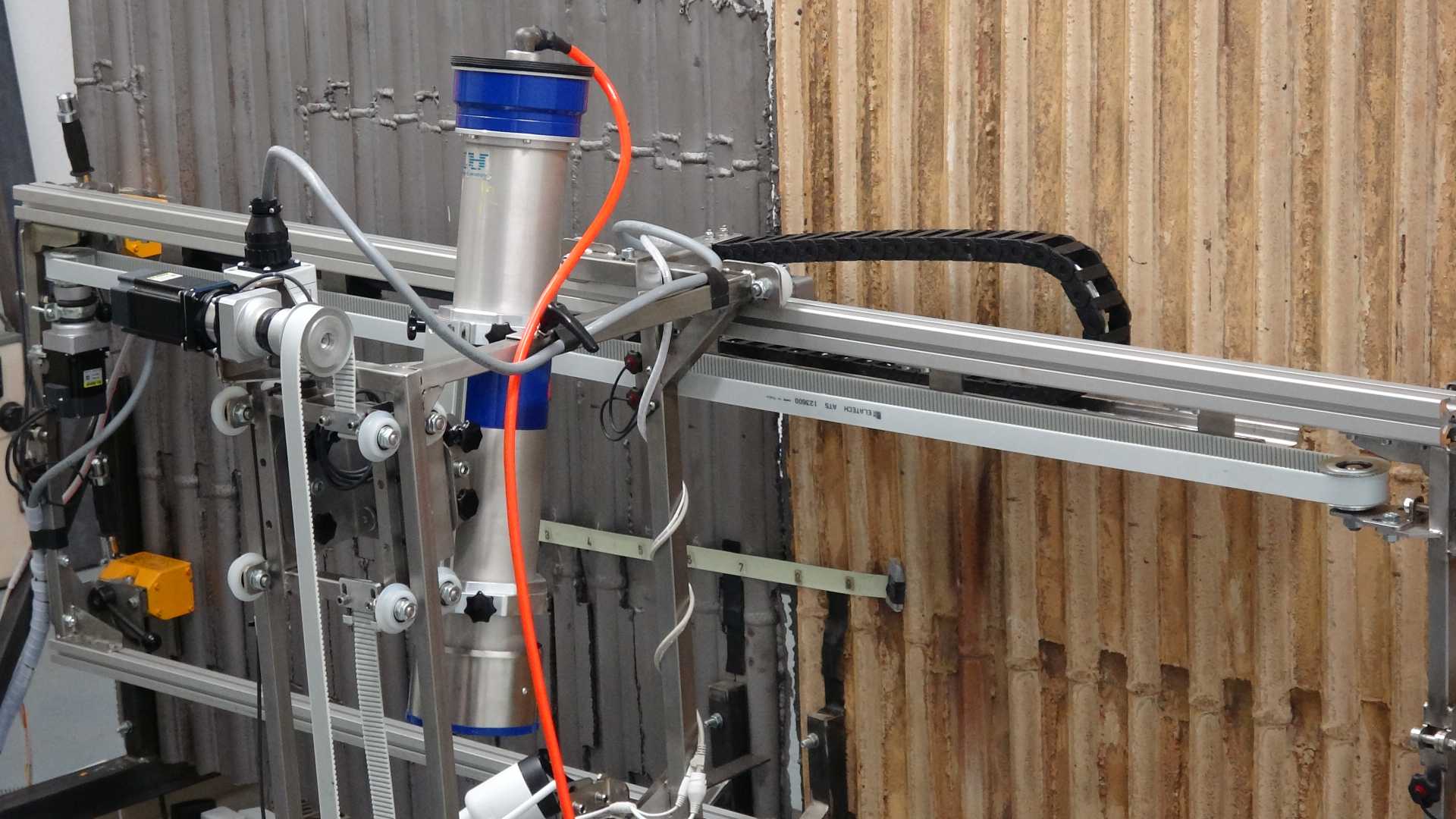

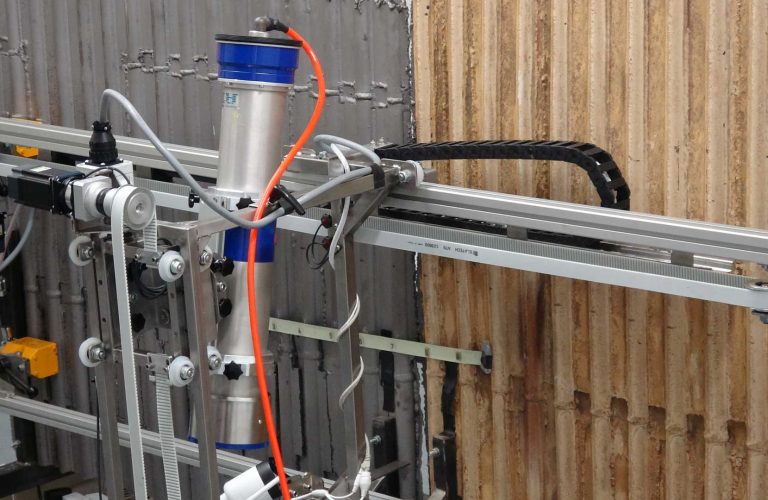

Rentgenová kontrola svarů membránových stěn kotlů s RTM MW 2000

Seznamte se s automatizovanými manipulátory pro radiografické testování membránových stěn kotlů.

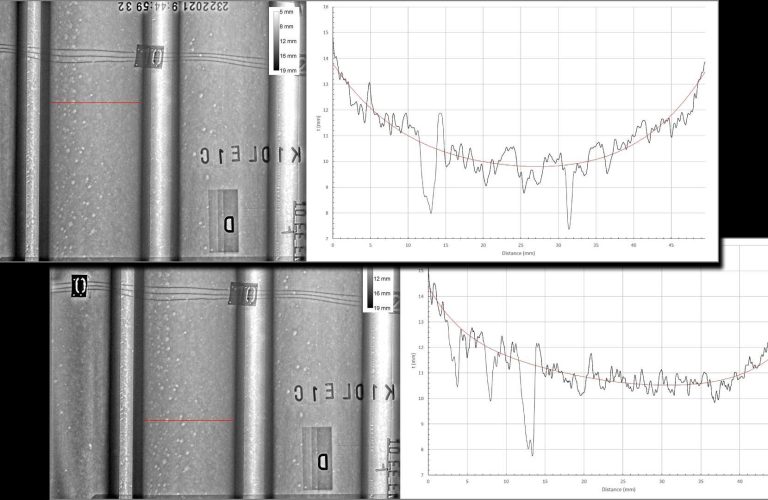

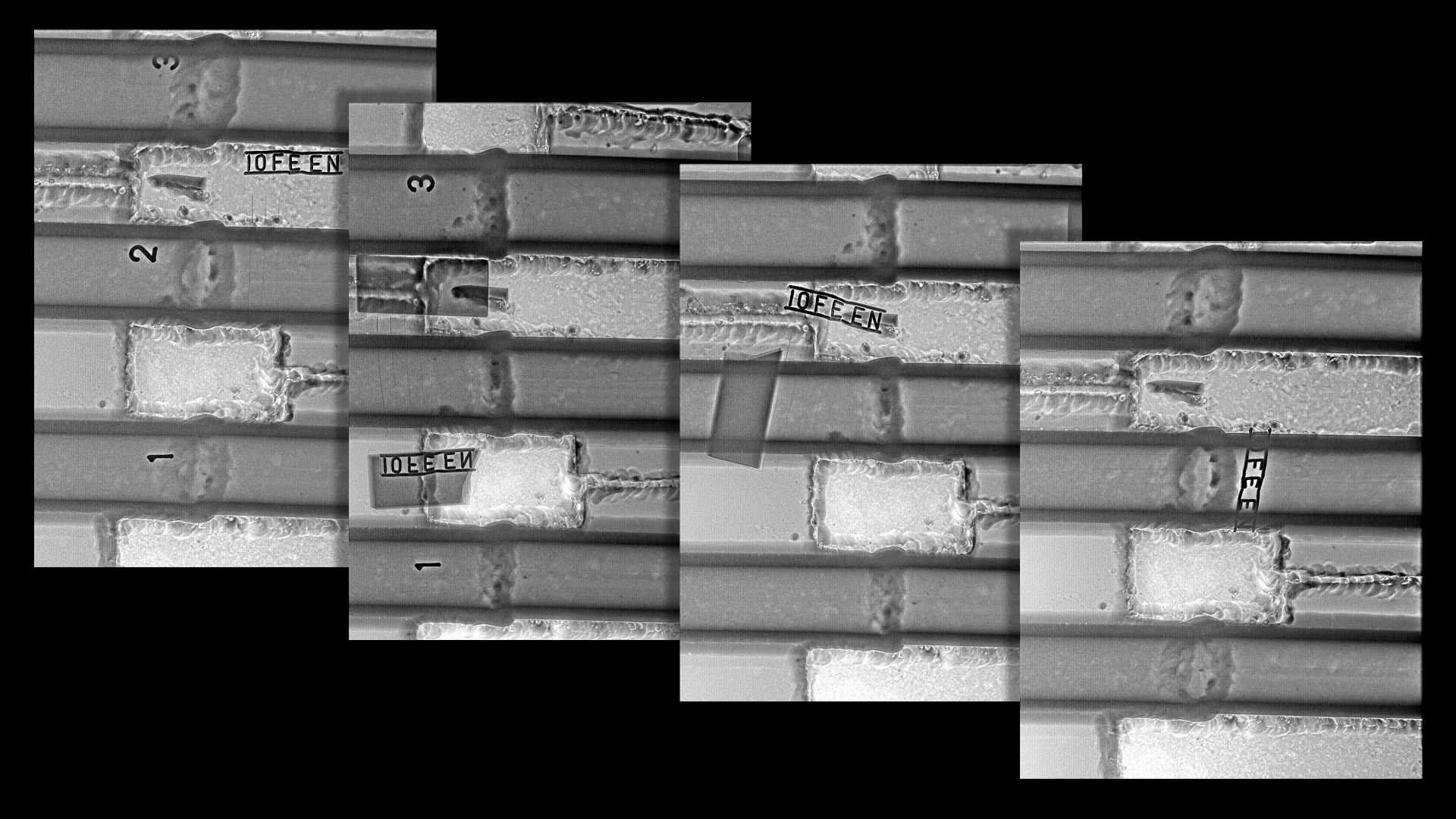

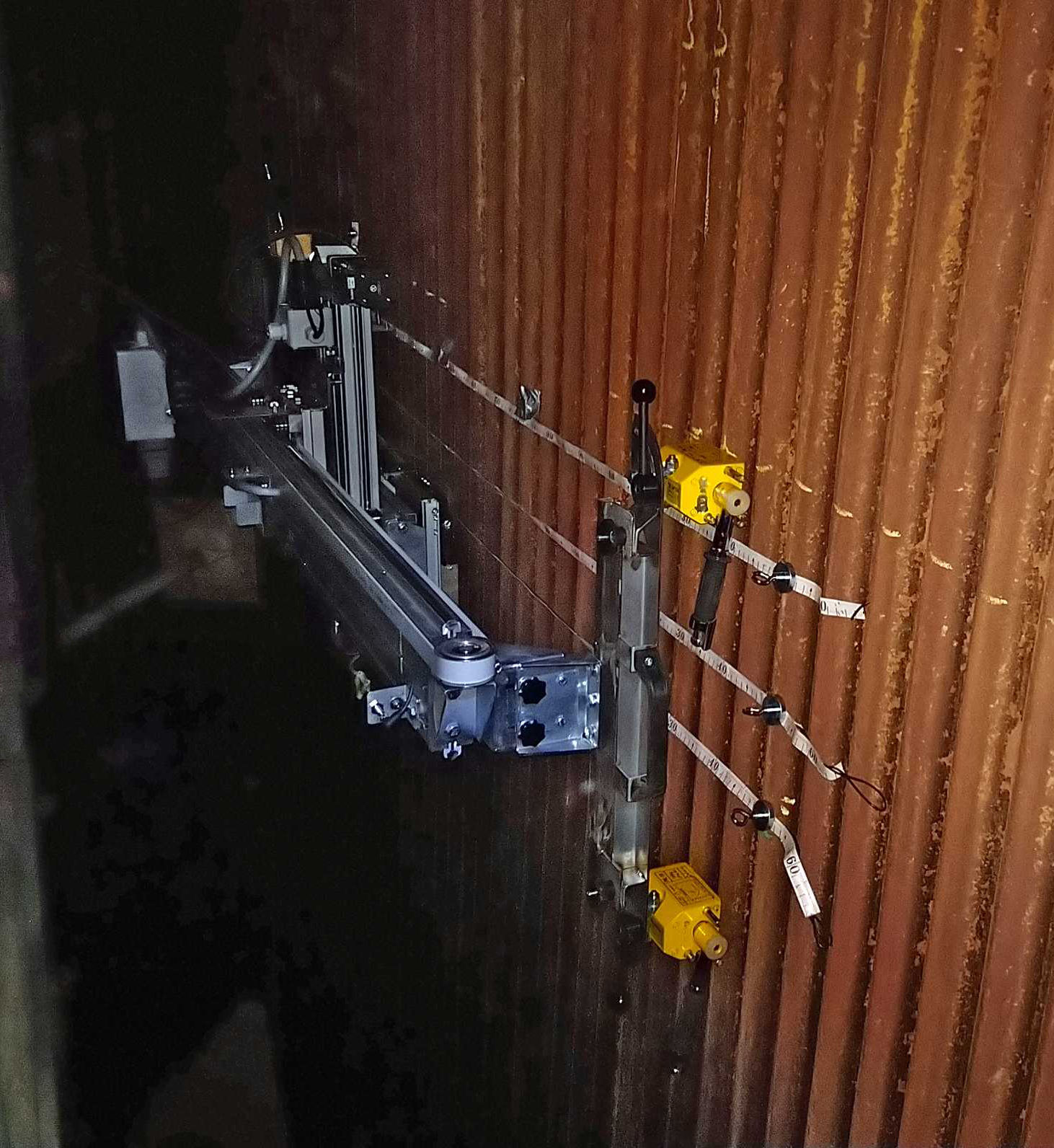

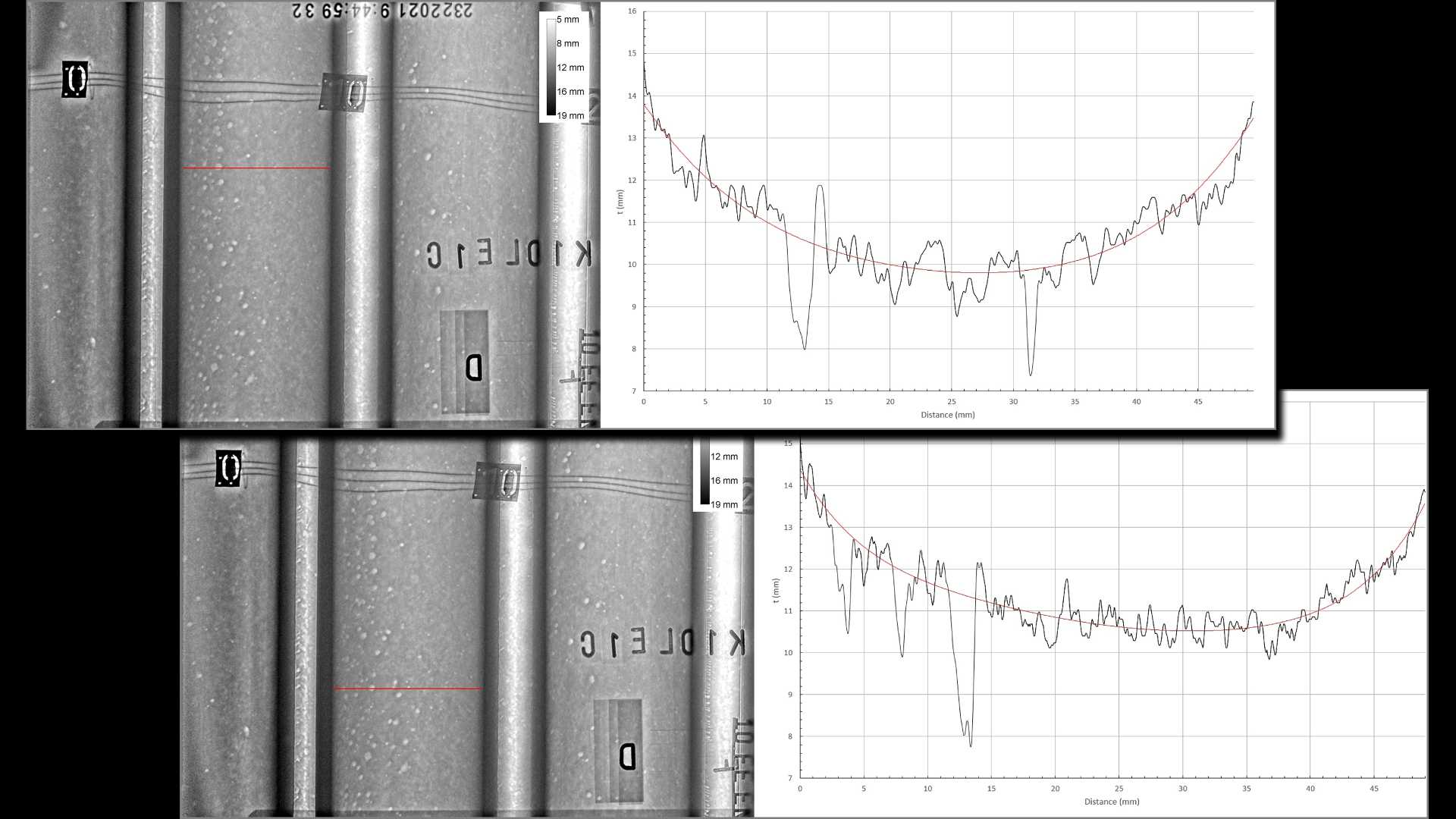

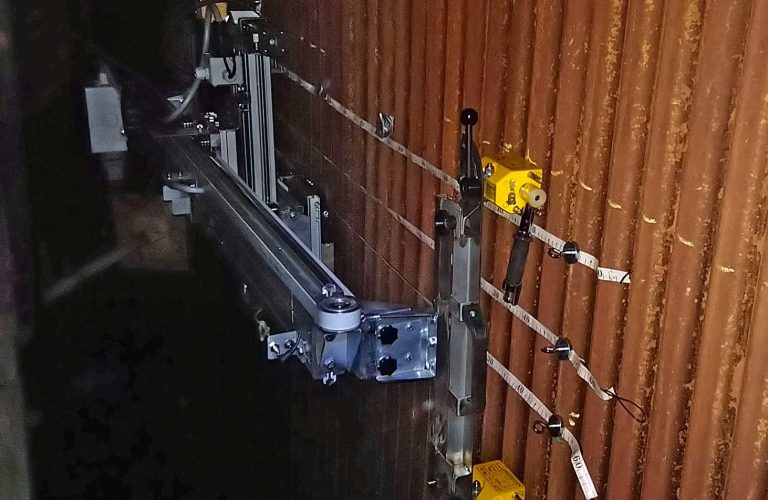

Přenosné motorizované manipulátory jsou určeny k testování membránových stěn kotlů pomocí radiografické metody. Tato technika je vhodná pro testování svarů a koroze. Systém se skládá z rentgenového manipulátoru a manipulátoru s plošným digitálním detektorem (DDA). Oba manipulátory jsou umístěny z opačné strany stěny kotle. Rentgenová lampa a DDA jsou polohově synchronizovány. Celý systém je dálkově ovládán z bezpečné zóny. Automatizovaný systém umožňuje provádět snímky 2D části stěny kotle v rozměrech manipulátorů.

Klíčové vlastnosti:

2x-3x vyšší efektivita rentgenového zkoušení
Výrazné omezení manipulačních činností (automatizace)
Vzdálené ovládání z bezpečné zóny závodu
Okamžitý přenos dat (digitální data)
Vzdálená vyhodnocení z místa mimo závod
Významná úspora nákladů na archivaci (digitální data, žádné fyzické filmy)
Procesy šetrné k životnímu prostředí (žádné chemikálie)

Kvalifikace a certifikace v radiografické kontrole

Dodávky RT systémů jsou spojeny s možností kvalifikace pracovníků NDT a poskytování praktického školení ve školicím středisku ATG, kde je k dispozici školící RT vybavení. Školit lze také přímo na dodaném zařízení u zákazníka.

Často kladené dotazy (FAQ)

Co je digitální radiografie (DR) v NDT?

Digitální radiografie (DR) je metoda radiografického zkoušení, která zachycuje inspekční snímky přímo pomocí digitálního detektoru. Přicházející záření je okamžitě převedeno na elektrické signály, které jsou zpracovány do digitálního obrazu. Protože je obraz vytvořen téměř okamžitě, DR umožňuje kontrolu přímo při provádění. Dochází tedy k rychlejšmu vyhodnocení ve srovnání s filmovou a počítačovou radiografií.

Co je počítačová radiografie (CR) v NDT?

Počítačová radiografie (CR) je metoda radiografického zkoušení, která nahrazuje tradiční film opakovaně použitelnými fosforovými snímacími deskami. Tyto desky ukládají zářivý obraz, který je později naskenován laserem a převeden do digitální podoby pro vyhodnocení na monitoru. CR často slouží jako přechodná technologie mezi filmovou radiografií a plně digitální radiografií, kombinující známé pracovní postupy s digitálním zpracováním obrazu.

Jaké jsou hlavní výhody radiografického zkoušení (RT)?

Radiografické zkoušení nabízí spolehlivou objemovou kontrolu díky jasnému vizuálnímu zobrazení vnitřních struktur a vad součástí. Je použitelné pro široké spektrum materiálů a umožňuje inspektorům s vysokou citlivostí detekovat rozdíly v tloušťce a hustotě způsobené necelistvostmi. Další klíčovou výhodou je, že RT vytváří trvalý záznam kontroly, což umožňuje výsledky zpětně prohlížet, archivovat a porovnávat v průběhu času.

Jaká jsou omezení radiografického zkoušení (RT)?

Radiografické zkoušení je relativně nákladná metoda nedestruktivního testování. Vyžaduje přístup k oběma stranám testované součásti, což může být výzva zejména při kontrole složitých geometrických tvarů. Velmi malé vady nebo určité orientace vad mohou být přehlédnuty. Metoda vyžaduje vysoce kvalifikovaný personál, aby bylo zajištěno správné a bezpečné provádění inspekcí.

Co jsou rentgenové paprsky v radiografickém zkoušení?

Rentgenové paprsky jsou forma ionizujícího záření generovaného ve speciální trubici (rentgence), kde jsou vysokorychlostní elektrony náhle zastaveny wolframové cílové těleso, čímž vzniká teplo a rentgenové fotony. Na rozdíl od gama záření lze intenzitu a energii rentgenových paprsků přesně regulovat, což umožňuje jejich přizpůsobení různým požadavkům kontroly.

Jak funguje gama záření v radiografickém zkoušení?

V radiografickém zkoušení prochází gama záření materiálem, který je kontrolován. Záření je pohlcováno odlišně v závislosti na hustotě a tloušťce materiálu. Vady, jako jsou trhliny, dutiny nebo vměstky, propouštějí více záření, čímž vzniká kontrast na detektoru nebo filmu, který odhaluje vnitřní vady. Gama záření je obzvláště vhodné pro přenosné inspekce, kde není k dispozici elektrická energie pro rentgenová zařízení.

Jak RT zajišťuje integritu svarů v energetice a ropném & plynárenském průmyslu?

V energetickém průmyslu se radiografická inspekce hojně používá ke kontrole svarů, potrubí, skladovacích nádrží a dalších kritických komponent. Díky detekci vnitřních vad, trhlin a koroze radiografie zajišťuje integritu a bezpečnost elektráren, jaderných zařízení a infrastruktury ropného a plynárenského průmyslu, pomáhá předcházet poruchám a udržovat dodržování přísných bezpečnostních norem.

Lze provádět RT zkoušení plně automatizovaně?

Ano, existují přenosné motorizované manipulátory. Například pro testování membránových stěn kotlů lze využít naše RT řešení – RTM MW 2000, automatizovaný manipulátor vyvinutý specificky pro radiografické testování membránových stěn kotlů. Díky tomu se zvyšuje efektivita zkoušení dvoj- až trojnásobně, ale také umožňuje ovládání a vyhodnocení z bezpečné zóny. Kontrolu vytvořených snímků však nakonec vždy musí kontrolovat člověk.
